Escolher o eléctrodo de tungsténio
Da corrente, do tipo de corrente e do material saem o diâmetro, o tipo, o ângulo da ponta, a agulheta e o caudal de gás. Quatro dados no princípio, cinco números para a regulação no fim.
Os tipos e as cores
O de lantânio (azul, WL20) serve para quase tudo, em contínua e em alterna, e é a escolha certa se só houver um tipo na prateleira. O de cério (cinzento, WC20) escorva com muita segurança a correntes baixas e está por isso à frente em inoxidável fino. O puro (verde, WP) é a escolha clássica para corrente alterna no alumínio, pela bola que forma. A correspondência completa entre cor, óxido e gama de corrente está em cores dos eléctrodos de tungsténio.
| Designação | Cor da ponta | Óxido | Tipo de corrente | Onde se usa |
|---|---|---|---|---|
| WP | verde | W ≥ 99,95 % | AC | Alumínio, magnésio e suas ligas |
| WT-20 | vermelho | 2 % ThO₂ | DC | Aço, inoxidável, titânio, cobre |
| WT-10 | amarelo | 1 % ThO₂ | DC | Aço, corrente baixa e média |
| WT-30 | violeta | 3 % ThO₂ | DC | Aço, corrente alta |
| WC-20 | cinzento | 2 % CeO₂ | AC / DC | Universal, excelente a corrente baixa |
| WL-15 | dourado | 1,5 % La₂O₃ | AC / DC | Universal |
| WL-20 | azul | 2 % La₂O₃ | AC / DC | Universal, a escolha mais comum |
| WZ-8 | branco | 0,8 % ZrO₂ | AC | Alumínio onde as inclusões não são admissíveis |
| WY-20 | azul-escuro | 2 % Y₂O₃ | DC | Juntas críticas, titânio, penetração profunda |
A cor é uma norma, não uma marca: o código vem da ISO 6848 (EN 26848), portanto uma ponta vermelha significa 2 % de tório seja qual for o fabricante.
A afiação guia o arco

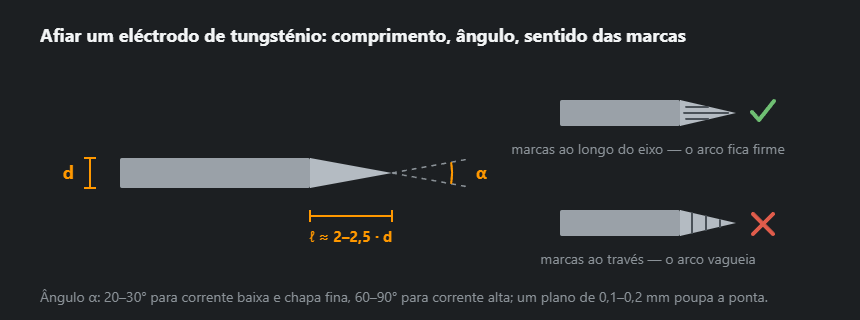

Um cone afiado — comprimento de duas a três vezes o diâmetro — concentra o arco e dá uma penetração estreita e funda; um cone mais aberto alarga-a e dura mais a correntes altas. Afia-se sempre ao comprido: as marcas conduzem a corrente, e marcas transversais fazem o arco bailar. Usa um disco só para isso, senão o tungsténio apanha ferro da pedra.
Agulheta e caudal
Saem os dois do diâmetro do eléctrodo e do material. Árgon a 6 a 12 l/min chega para aço e inoxidável; o alumínio e o titânio pedem mais, e o titânio pede ainda arrasto e purga da raiz. Regra prática para o pós-gás: um segundo por cada 10 A. Mais em soldadura TIG.
Como a calculadora escolhe o diâmetro
A calculadora escolhe o eléctrodo mais fino em cuja gama cabe a corrente introduzida, pela mesma tabela da página de cores dos eléctrodos de tungsténio. Em DC− isso dá 1,0 mm até 80 A, 1,6 mm até 150 A, 2,4 mm até 250 A, 3,2 mm até 400 A, 4,0 mm até 500 A e 4,8 mm acima. Em corrente alterna (onda equilibrada) o eléctrodo aquece mais e os limites descem: 1,0 mm até 60 A, 1,6 mm até 120 A, 2,4 mm até 180 A, 3,2 mm até 250 A, 4,0 mm até 320 A. São as gamas habituais dos eléctrodos com óxidos (WL, WC, WT) em árgon, tal como as dão as tabelas da U.S. Alloy (Washington Alloy) e da CK Worldwide. Perto do limite superior a ponta queima mais depressa, e alguns fabricantes indicam gamas de trabalho mais estreitas (ESAB: 2,4 mm até 150 A), por isso em trabalho longo junto ao limite use o diâmetro seguinte.
O ângulo de afiação segue a corrente: abaixo de 80 A, 20–30°; de 80 a 200 A, 30–60°; acima, 60–90°; em AC, bola. Tipo: em DC, WL-15 ou WC-20; em AC para alumínio, WZ-8; em AC para outros metais, WL-15. Toriados a calculadora nunca propõe.
Três exemplos
- Inox de 1 mm, DC, 40 A. Eléctrodo de 1,0 mm, afiação a 20–30°, bocal n.º 4, árgon a 5 l/min. Um eléctrodo mais grosso a esta corrente acenderia mal e o arco andaria pela ponta.
- Aço de 3 mm, DC, 110 A. 1,6 mm, cone de 30–60°, bocal n.º 5, 6 l/min, WL-15 ou WC-20. 110 A fica a meio da gama 70–150 A; em cordões longos a 140–150 A trabalha mais folgado o de 2,4 mm.
- Alumínio de 3 mm, AC, 130 A. Em AC o de 2,4 mm aguenta 100–180 A, por isso a calculadora dá 2,4 mm, bola em vez de cone, bocal n.º 6 e 8 l/min, tipo WZ-8. A mesma corrente em DC caberia em 1,6 mm — daí a regra de que o alumínio leva tungsténio mais grosso do que o aço.
O que significa o número do bocal
O número de um bocal cerâmico de TIG é o seu diâmetro interior em dezasseis avos de polegada: n.º 4 ≈ 6,4 mm, n.º 5 ≈ 8 mm, n.º 6 ≈ 9,5 mm, n.º 8 ≈ 12,7 mm, n.º 10 ≈ 16 mm. O caudal em l/min é numericamente próximo do número do bocal — daí o par «bocal n.º 6, 8 l/min» no resultado. Um bocal pequeno demais com muita corrente dá uma protecção estreita e aquece; um grande demais não entra num canto apertado. Em soldaduras de canto e com o tungsténio mais saído ajuda uma lente de gás: uniformiza o jacto e protege mais longe do bocal.
Como saber que o eléctrodo está certo
- DC: depois do cordão a ponta está brilhante e o cone tem a mesma forma que depois da afiação. Uma gota fundida na ponta indica eléctrodo fino ou corrente a mais.
- AC: a bola não é maior do que o diâmetro do eléctrodo e não cresce a cada cordão.
- Cor: tungsténio azul ou negro é problema de gás, não de diâmetro — caudal, pós-gás, correntes de ar.
- Arco: fica no eixo e não foge para o lado. Um arco errante com pouca corrente costuma ser eléctrodo grosso demais ou riscos transversais da afiação.
A corrente pela espessura da chapa está na tabela da página de soldadura TIG, e quanto árgon se gasta numa obra calcula a calculadora do consumo de gás.
Perguntas frequentes
Porque é que os toriados não aparecem?
Porque o pó da afiação é ligeiramente radioactivo e é inalado. Os de lantânio (azul, dourado) e os de cério (cinzento) atingem as mesmas correntes e a mesma duração. Já não há razão técnica para comprar vermelhos.
Ponta afiada ou bola?
Afiada em corrente contínua, bola em corrente alterna no alumínio — aí ela forma-se sozinha se se escorvar o arco por instantes sobre um bocado de cobre. O tungsténio puro (verde) faz a melhor bola; o de lantânio aguenta corrente alterna mesmo com a ponta só ligeiramente arredondada.
Quanto pode o tungsténio ficar de fora?
Cerca do diâmetro da agulheta a dividir por três, e mais em cordão de ângulo. Quanto mais sai, pior o gás protege — um princípio de cordão cinzento e baço é o primeiro sinal disso.
Que tungsténio para alumínio a 130 A?
Em AC cada diâmetro aguenta menos corrente do que em DC−: o de 2,4 mm, 100–180 A. Por isso a 130 A sai 2,4 mm com bola na ponta, tipo WZ-8 (branco) ou WP (verde), bocal n.º 6 e cerca de 8 l/min de árgon.
O que significa o número do bocal TIG?
O diâmetro interior em dezasseis avos de polegada: o n.º 6 é 6/16″ ≈ 9,5 mm, o n.º 8 é 12,7 mm. O caudal de árgon em l/min é mais ou menos igual ao número do bocal.
