A soldadura MIG/MAG

MIG é o processo 131 (gás inerte) e MAG o 135 (gás activo) — juntos, são o processo que domina a oficina. O fio é eléctrodo e metal de adição ao mesmo tempo e entra sem parar — daí a alta taxa de deposição e tudo o que é preciso aprender por causa disso.

Resposta curta

MIG e MAG são os processos 131 e 135 — a mesma máquina, a diferença está só no gás: inerte para alumínio e cobre, activo para aço. A corrente não se ajusta: ajusta-se a velocidade do fio e a corrente vem atrás. A tensão fixa o comprimento de arco e a forma do cordão.

Como se chama

Como se chamaDesignação
Na norma (ISO 4063)131 — Soldadura MIG com fio maciço em gás inerte; 135 — Soldadura MAG com fio maciço em gás activo
Número do processo131, 135
Abreviatura internacionalMIG · GMAW · MAG
Na oficinaSoldadura MIG/MAG
Números vizinhos135, 136 e 138: diferenças

Três nomes para a mesma coisa. A especificação do procedimento e o certificado do soldador trazem a designação da norma com o número; o anúncio de emprego e a oficina usam a abreviatura; um desenho americano usa a sua. Vale a pena conhecer as três: o trabalho é o mesmo e em cada papel aparece diferente.

Publicidade

O fio faz a diferença

Como o fio entra continuamente, não há troca de eléctrodos nem escória. O arco pode arder durante horas, e a parte do tempo de trabalho com o arco aceso fica bem acima da do eléctrodo revestido. No orçamento, é essa a verdadeira vantagem — não a taxa de deposição sozinha.

O preço é a sensibilidade. A protecção gasosa tem de estar de pé, o fio tem de correr regularmente, e o comprimento livre tem de se manter constante.

Comprimento livre do fio na tocha MIG/MAG: distância do bico de contacto à peça, e dois cortes de cordão com comprimento livre curto e comprido
O comprimento livre é, no MAG, o que o comprimento do arco é no eléctrodo revestido: não tem botão e decide a penetração.

Descarregar o esquema: SVG · PNG

Modos de transferência: arco curto, globular, spray e pulsado

A forma como o fio fundido passa para o banho decide a penetração, os salpicos e as posições em que se consegue soldar. Na soldadura MAG 135 — fio maciço em gás activo, número de processo da ISO 4063 — distinguem-se quatro modos. Três regulam-se com os mesmos dois botões, velocidade do fio e tensão; o quarto exige uma fonte pulsada. As tensões abaixo vêm da tabela no fim desta secção.

Arco curto (curto-circuito)

A gota na ponta do fio toca no banho e fecha o circuito, o arco apaga-se, a corrente de curto-circuito estrangula a ponte, a tensão superficial puxa a gota para o banho e o arco reacende — 50 a 200 vezes por segundo, a 16–22 V. O banho fica pequeno e frio: chapa até 3 mm, raízes, folgas, todas as posições, incluindo vertical ascendente (PF) e ao tecto. Gás: mistura M21 ou CO₂ puro (mais salpicos, penetração mais funda). Ao ouvido, um crepitar rápido e regular; na peça, um cordão estreito e ligeiramente abaulado. O ponto fraco é a falta de fusão nos bordos de chapas mais grossas. Se a máquina tiver regulação de indutância, mais indutância dá um arco mais macio e um banho mais fluido com menos salpicos; menos indutância, um arco mais seco e frio.

Transferência globular

Entre 22 e 26 V a gota cresce acima do diâmetro do fio, baloiça na ponta e cai de forma irregular, às vezes com um curto-circuito que a faz rebentar. Com CO₂ puro, acima do arco curto a transferência fica globular quase sempre. Ao ouvido, estalos e crepitar irregulares; na peça, bolas grossas de salpico ao lado do cordão e penetração irregular. A linha de 5–6 mm da tabela de regulações (22–25 V) cai exactamente nesta faixa: se o arco ainda crepita regular, está no topo do arco curto; se estala, baixe a tensão ou suba os dois botões até ao spray. O que o banho faz em cada modo está na página do banho de fusão.

Transferência spray

A partir de 26–28 V e com corrente suficiente, a gota solta-se antes de chegar ao banho: gotas finas voam em jacto ao longo do eixo do fio, sem curto-circuitos. Só acontece em gás rico em árgon — na tabela de fios, Ar + 15–20 % CO₂; com CO₂ puro não há spray. Uso: metal a partir de 5 mm, posição ao baixo PA e, em ângulo, também PB; passes de enchimento e de acabamento. Penetração funda, cordão liso quase sem salpicos e um chiado constante — aqui é o som certo. Fora de posição, o banho grande escorre.

Arco pulsado

A fonte alterna entre uma corrente de base, que só mantém o arco aceso, e um pico acima do limiar de spray, que solta exactamente uma gota. A corrente média fica baixa: transferência tipo spray com um calor adequado a posições e a chapa fina. Aqui não se fixa tensão — a máquina segue uma curva sinérgica para o metal, o fio e o gás; o soldador escolhe a velocidade do fio ou a espessura e corrige o comprimento do arco. Ao ouvido, um zumbido regular; na peça, escamas regulares sem salpicos.

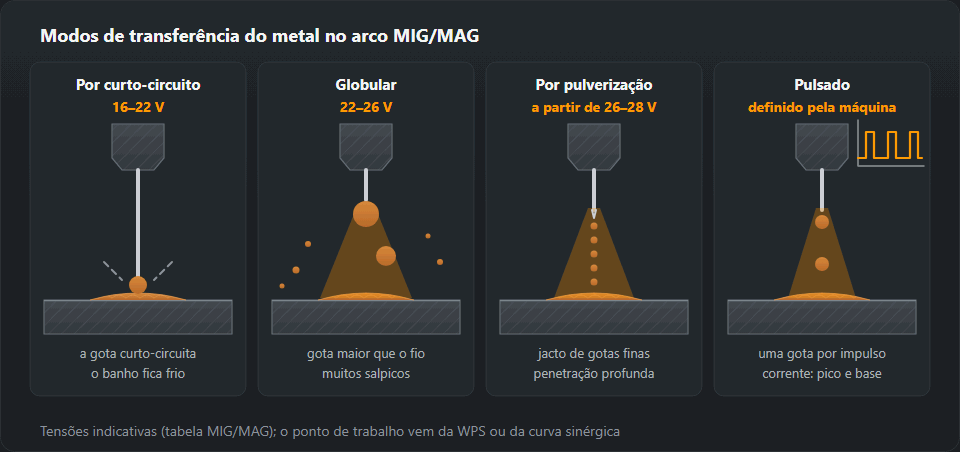

Quatro modos de transferência MIG/MAG lado a lado: arco curto, globular, spray e pulsado, cada um com a sua forma de largar a gota
Da esquerda para a direita a tensão sobe: arco curto 16–22 V, globular 22–26 V, spray a partir de 26–28 V com gás rico em árgon; o arco pulsado solta uma gota por impulso.

Descarregar o esquema: SVG · PNG

Como passar de um modo para outro

  • Arco curto → spray: suba a velocidade do fio e a tensão em conjunto, em passos pequenos. O crepitar fica irregular (atravessa depressa a faixa globular), depois passa a um chiado constante e os salpicos desaparecem. Se continuar a estalar, o gás tem CO₂ a mais ou a corrente é baixa para esse diâmetro.
  • De volta, por exemplo para um cordão ao alto: baixe os dois botões juntos até o crepitar voltar a ser regular.
TransferênciaTensãoComo éOnde se usa
Por curto-circuito16–22 VO arco apaga-se e reacende 50–200 vezes por segundo, o banho é frioMetal fino, raiz do cordão, todas as posições
Globular22–26 VMuitos salpicos, gotas maiores do que o fio — zona de transição entre curto-circuito e pulverizaçãoEspessuras médias (5–6 mm) com CO₂ e misturas abaixo da corrente de pulverização; na produção é cada vez mais substituído pelo pulsado
Por pulverizaçãoa partir de 26–28 VJacto contínuo de gotas finas, quase sem salpicos, penetração profundaMetal a partir de 5 mm, posição ao baixo, misturas com árgon
Pulsadodefinido pela máquinaUma gota por impulso, baixo aporte térmicoInoxidável, alumínio, metal fino; exige uma boa máquina

Modos de transferência MAG em números

A tensão vem da tabela acima; corrente, fio e espessura, das linhas da tabela de parâmetros MIG/MAG (M21, posição ao baixo) cuja tensão cai dentro da faixa de cada modo.

ModoTensãoCorrente, AFio, mmChapa, mmGás
Por curto-circuito16–22 V40–1500,6–1,00,8–3M21 ou CO₂
Globular22–26 V160–2201,0–1,25–6CO₂ e misturas abaixo do limiar de spray
Arco longo (globular com CO₂)acima de 22 V———CO₂ puro: a transferência continua globular
Por pulverizaçãoa partir de 26–28 V220–3501,2–1,6a partir de 8rico em árgon, Ar + 15–20 % CO₂; com CO₂ puro não há spray
Pulsadodefinido pela máquina———rico em árgon

Regular em três passos

Primeiro a velocidade do fio pela espessura — daí sai a corrente, ver velocidade do fio. Depois a tensão, de ouvido: o arco curto soa regular, como gordura a fritar, e não como uma metralhadora. Por fim a velocidade de avanço, de modo que o banho fique atrás do arco e não corra à frente.

MetalFioGás
Aço ao carbonoER70S-6, G3Si1CO₂ ou Ar + 15–20 % CO₂
Aço inoxidávelER308L, ER316L, ER309LAr + 2 % CO₂ ou Ar + 2 % O₂
AlumínioER4043 (Si), ER5356 (Mg)Ar 99,99, para espessos Ar + He
Aço galvanizadoER70S-6, fio fluxadoAr + CO₂, a aspiração é obrigatória

Gás e fio

Para aço macio, M21 (árgon com 18 % de CO₂) como padrão; CO₂ puro só onde a penetração larga não incomoda e os salpicos se aceitam. Para inoxidável, uma mistura com no máximo 2 a 3 % de activo; para alumínio, árgon puro. A escolha faz-se na calculadora de gás.

O que se gasta

Bico de contacto, bainha e bocal — por esta ordem e mais depressa do que a maioria pensa. Um arco aos solavancos com o fio a correr bem é quase sempre o bico de contacto oval. Pormenores em tocha MIG/MAG e em problemas de alimentação do fio.

Regulações por espessura

Espessura, mmFio, mmCorrente, ATensão, VGás, l/min
0,8–1,00,6–0,840–7015–178–10
1,5–20,870–11017–1910–12
30,8–1,0110–15019–2112–14
5–61,0–1,2160–22022–2514–16
8–101,2220–28026–2916–18
12+1,2–1,6280–35029–3218–20

A tabela completa com velocidade do fio, chapa fina e tubo: Parâmetros MIG/MAG.

O processo em números

Os números com que trabalham as calculadoras, lado a lado. Um traço quer dizer que não há valor para essa célula.

135
MAG, fio maciço
136
FCAW, fio fluxado
111
MMA, rutílico
141
TIG
Corrente na tabela de regulações por espessura, A40–350—50–25020–250
Rendimento térmico k (energia de soldadura)0,80,80,80,6
Rendimento de deposição0,930,850,650,95
Taxa de deposição, kg por hora de arco3,24,21,30,6
Metal por passe, mm²35452512
Gás no cálculo do custo, l/min1315sem gás8
Gás de protecção e caudal, l/minCO₂ ou Ar+18 % CO₂, 10–16—sem gásAr 99,99, 6–10

Fontes: corrente — tabelas de regulações por espessura das páginas MIG/MAG, TIG e MMA; k — Energia de soldadura; rendimento, taxa de deposição, passes e gás do cálculo — Custo por metro de cordão, Metal depositado e passes; gás e gama de caudal — Consumo de gás de protecção. A taxa de deposição é por hora de arco aceso.

Exemplo resolvido: soldadura de ângulo a5, 1 m, S355, PB

Junta em T em chapa S355 de 8 mm, soldadura de ângulo com garganta a = 5 mm, 1 m de comprimento, posição PB. Perna z = a·√2 = 7,1 mm. Com 10 % de sobre-espessura a secção depositada é de 27,5 mm², ou seja, 0,216 kg de metal depositado por metro. Daqui em diante contam só estes números e os dados do processo da calculadora de custo.

135
MAG, fio maciço
Regulação de partida para chapa de 8 mmfio Ø 1,2 mm, 220–280 A, 26–29 V
Passes: 27,5 mm² ÷ metal por passe1
Material de adição a comprar, kg: metal depositado ÷ rendimento0,23
Tempo de arco, min: metal depositado ÷ taxa de deposição4,0
Gás, l: tempo de arco × caudal53

É só o tempo de arco. A montagem, a pingagem e a limpeza entre passes vêm por cima; a calculadora de custo junta-as através do factor de arco.

Sintomas e o que verificar

SintomaO que verificar
Poros no cordãoCaudal de gás, bocal entupido, corrente de ar, ferrugem e tinta no bordo
O fio estala e parteBico de contacto gasto, pressão dos roletes, bainha entupida
O fio avança aos solavancosBainha para outro diâmetro, mangueira dobrada, canal do rolete errado
Muitos salpicosTensão demasiado baixa, CO₂ puro, comprimento livre excessivo
Perfurações em metal finoCorrente alta: solde por pontos ou com interrupções

Técnica da tocha: empurrar ou puxar

A tocha inclina-se 10–20° em relação à vertical no sentido de avanço, como no desenho do comprimento livre lá em cima. A empurrar o arco aponta ao metal frio à frente do banho: menos penetração, cordão mais largo e plano, e a junta à vista — para chapa fina e passes de acabamento. A puxar o arco sopra para dentro do banho: penetração mais funda e estreita, cordão mais alto; o fio fluxado com escória puxa-se sempre. Acima de 20° o jacto de gás tomba e puxa ar — poros. Na transversal: na junta topo a topo, perpendicular à chapa; no cordão de ângulo, na bissectriz; com espessuras diferentes, um pouco para a peça mais grossa.

Três posições da tocha a soldar da esquerda para a direita: a empurrar, perpendicular e a arrastar 10–20°; por baixo, o corte do cordão — de largo e plano com pouca penetração a estreito e alto com penetração profunda
A mesma corrente e velocidade, outra inclinação: a empurrar, cordão plano; a arrastar, estreito e com mais penetração.

Descarregar o esquema: SVG · PNG

Comprimento livre do fio: 10 a 15 diâmetros, ou seja 10–15 mm com fio de 1,0 mm e 12–18 mm com 1,2 mm. Mais comprido, com a mesma velocidade do fio, quer dizer menos corrente, menos penetração, protecção mais fraca e mais salpicos. Mais curto, salpicos no bocal e bico de contacto queimado. Se o comprimento livre varia, varia a largura do cordão.

Oscilação: em MAG o normal é o cordão recto, sem oscilar. Oscila-se em acabamentos largos e ao alto ascendente: em PF um triângulo pequeno, com a paragem nos bordos e não no meio, senão sai bossa no centro e mordeduras nas margens. A técnica completa está em soldadura vertical ascendente.

Velocidade do fio e tensão, sempre aos pares

A velocidade do fio é a corrente; a tensão, o comprimento do arco. Em cada linha da tabela de regulações sobem as duas juntas, pela ordem dos três passos acima. Como soa e como se vê um par mal acertado está na lista mais abaixo.

Exemplo resolvido: chapa de 3 e de 10 mm

Aço de 3 mm, fio de 1,0 mm, M21. A linha de 3 mm dá 110–150 A, 19–21 V e 12–14 l/min. Meio do intervalo: 130 A — pela fórmula da calculadora de velocidade do fio, 5,5 m/min —, 20 V e 13 l/min, comprimento livre de 10–15 mm. 20 V cai na faixa do arco curto, portanto serve qualquer posição. Ao alto ascendente, o extremo baixo da linha: 110 A = 4,5 m/min a 19 V. Para chapas ainda mais finas: soldar chapa fina.

Aço de 10 mm, ângulo em PA/PB, fio de 1,2 mm, M21. Linha de 8–10 mm: 220–280 A, 26–29 V, 16–18 l/min. Meio: 250 A = 7,6 m/min a 27–28 V, comprimento livre de 12–18 mm — acima do limiar de spray, e com M21 o spray aparece; com CO₂ puro as mesmas regulações dariam gotas grossas. O mesmo cordão ao alto: vários passes em arco curto até 22 V ou pulsado.

Defeitos pelo aspecto do cordão e pelo som

  • Matraquear duro, a tocha recua: mais tensão ou menos fio.
  • Chiado com regulações de arco curto: menos tensão (em spray o chiado é normal).
  • Estalos, bolas grossas de salpico: faixa globular ou CO₂ a mais.
  • Cordão alto e estreito «pousado» na chapa: tensão baixa ou avanço rápido — cuidado com a falta de fusão.
  • Sulco ao longo do bordo: tensão alta, ângulo exagerado, paragem no meio da oscilação — ver mordedura.
  • Cordão ora largo, ora estreito: avanço ou comprimento livre irregulares.

Exercícios

  1. Escada de tensão: cinco cordões em chapa de 3 mm em PA com as regulações do primeiro exemplo, um passo de tensão por cordão. Objectivo: reencontrar sem ensaios o cordão com crepitar regular e bordos planos.
  2. Empurrar contra puxar: dois cordões, cortar na transversal e lixar — a puxar a penetração tem de ser claramente maior.
  3. Comprimento livre: 10 mm contra o dobro; comparar salpicos e largura.
  4. Ensaio de rotura em ângulo: junta em T de 3 mm em PB, depois dobrar a alma até o cordão partir. Fundido até ao vértice — aprovado; uma faixa lisa na raiz — falta de fusão.
  5. Limiar de spray: chapa de 10 mm, M21, subir os dois botões até o crepitar passar a chiado, e apontar os valores da sua máquina.

O que significa o número na WPS e no certificado

Registos tal como aparecem nos documentos e o que cada um significa para o certificado do soldador segundo a ISO 9606-1.

RegistoComo se lêCertificado do soldador
135Soldadura MAG com fio maciço em gás activocobre 135 e 138; não cobre 136, 131, 114
131Soldadura MIG com fio maciço em gás inertecobre só 131; não cobre 135 — outro processo, mesmo na mesma máquina
138Soldadura MAG com fio de enchimento metálico (MCAW)cobre 138 e 135; não cobre 136, 131, 114
141/135dois processos pela ordem de soldadura: raiz — Soldadura TIG com vareta maciça; enchimento e acabamento — Soldadura MAG com fio maciço em gás activocada número tem de estar coberto pela WPS e pelo certificado de quem solda essa parte da junta

Num exame com dois processos, a ISO 9606-1 conta a espessura depositada s em separado para cada processo (quadro 6, nota f; interpretações do ISO/TC 44/SC 11). O exemplo dessas interpretações: um provete topo a topo de 12 mm com 3 mm depositados por 138 e 9 mm por 136 qualifica 3–6 mm para 138 e 3–18 mm para 136, cada um usado sozinho; nenhum dos processos fica com o total s = 12 mm. A raiz sem suporte só pode depois ser soldada com o processo que fez a raiz no exame.

Normas e referências

Edição da norma, secção ou quadro e o que esta página retira de cada um. Os números foram conferidos nos índices publicados pelos editores das normas; os textos completos são vendidos pelos organismos de normalização.

  • EN ISO 4063:2023, secção 5.2 — os números de processo 131 e 135

Perguntas frequentes

Qual é a diferença entre MIG e MAG?

O gás. O MIG trabalha com gás inerte — árgon, hélio — e usa-se em alumínio e cobre (o inoxidável solda-se com árgon e 2–3 % de componente activo, formalmente já MAG). O MAG trabalha com componente activo, normalmente CO₂ ou árgon-CO₂, e é o processo para aço macio. Os números são 131 e 135.

Porque é que salpica tanto?

Normalmente a relação entre tensão e velocidade do fio não está certa, ou está-se no arco globular, entre o curto e o spray. CO₂ a mais e um bico de contacto gasto também fazem salpicar. Primeiro acerte a tensão, depois veja o bico.

Posso usar MAG ao ar livre?

Só atrás de um resguardo. Cerca de 2 m/s chegam para levar a campânula de gás; a AWS D1.1 admite, nos processos com gás, no máximo 8 km/h (cerca de 2,2 m/s) junto à soldadura. Para obra existe o fio fluxado autoprotegido, que leva a protecção no consumível, como um eléctrodo.

O que quer dizer MAG 135?

135 é o número de processo da ISO 4063: soldadura MAG com fio maciço em gás activo. No mesmo grupo estão o 131 (MIG com fio maciço em gás inerte), o 136 (MAG com fio fluxado) e o 138 (MAG com fio de núcleo metálico). O número vai na WPS, no certificado do soldador e no desenho. Máquina e tocha são as mesmas para 135, 136 e 138; muda o fio e muitas vezes o gás.

Que modo de transferência para chapa fina e posições?

Arco curto (16–22 V) ou pulsado. Ambos mantêm o banho pequeno o bastante para soldar ao alto ascendente e ao tecto. O spray é para metal a partir de 5 mm ao baixo e para ângulos em PB; fora de posição o banho dele escorre.

Porque é que o arco chia em vez de crepitar?

Com regulações de arco curto, o chiado quer dizer que a tensão está alta para a velocidade do fio: o arco está comprido e as gotas grandes. Baixe a tensão ou suba o fio. Em spray, pelo contrário, um chiado constante sem estalos é exactamente o som certo.

Empurrar ou puxar a tocha?

A empurrar sai um cordão mais plano e largo, com menos penetração e a junta à vista; a puxar, penetração mais funda e estreita e cordão mais alto. A inclinação é de 10 a 20°; mais do que isso estraga a protecção gasosa. O fio fluxado com escória puxa-se sempre.
