اللحام العمودي الصاعد: التيار وزاوية القطب والتذبذب

الجاذبية تعمل ضدّك: الحوض يريد أن يسقط. وكل ما في هذا الوضع حيلة واحدة — أن يبقى الحوض صغيرًا.

الجواب المختصر

في اللحام الصاعد ينخفض التيار 15 % عن المسطّح لأن الحوض يجب أن يبقى أصغر، فيعطي نفاذًا ويصلح للوصلات الحاملة. أما النازل فيُؤخذ فيه تيار أعلى من الصاعد ويتقدّم بسرعة، فيصلح للألواح الرقيقة، وفي الأسمك يخاطر بعدم النفاذ.

نزّل الرسم: SVG · PNG

الضبط

اخفض التيار 15 بالمئة عن الوضع المسطّح. القطب 3.2 mm الذي يعمل عند 120 أمبيرًا مسطّحًا يريد نحو 100 A عموديًّا. ولا يُستعمل في العمودي قطب أغلظ من 4 mm: الحوض الأعرض لا يمسكه التوتّر السطحي. والرقم الأدقّ لحالتك في حاسبة التيار.

الصعود (PF)

ابدأ من الأسفل واصعد. الحوض المتجمّد تحتك يعمل رفًّا يحمل الجديد. الحركة مثلّثة أو هلالية مع توقّف عند الطرفين. التيار أقلّ والنفاذ أعمق — وهذا الوضع هو المطلوب في الوصلات الحاملة.

عمود الوضع المسطّح مأخوذ من جدول التيّار حسب القطر، والعمودي هو نفسه ناقص 15 %.

كيف تلحم عموديًّا صاعدًا بالقطب: خطوة خطوة

الترتيب الكامل لخطّ PF بقطب مغلّف، من التنقيط إلى ملء الفوّهة. والأرقام من جدول الضبط أعلاه.

1. نقاط التثبيت وتجهيز البداية

جمّع القطعة وثبّتها بنقاط لحام عند الطرفين، وفي الوسط أيضًا إن كانت الوصلة طويلة. افحص الفجوة: الواسعة يسقط منها الجذر في الوضع العمودي، والضيّقة لا يخترقها. اجلخ نقطة التثبيت السفلى على شكل إسفين — فالخطّ الذي يبدأ فوق حدبة النقطة يبدأ بالتصاق بدل انصهار. وقبل الخطّ الحقيقي اسحب خطًّا تجريبيًّا على قطعة من السُمك نفسه مثبّتة رأسيًّا؛ فالتيار نفسه يتصرّف على الطاولة تصرّفًا آخر.

2. البداية من الأسفل

أشعل القوس على نقطة التثبيت السفلى أو فوق الحافّة السفلى بقليل، وانتظر حتى يبلّل الحوض عرض الشطفة كلّه، ثم ابدأ الصعود. السنتيمتر الأوّل هو موطن عدم الانصهار: اللوح ما زال باردًا واليد مستعجلة. وعند تبديل القطب انزع الخبث عن الفوّهة، وأشعل القوس أعلى منها قليلًا، ثم عُد به إلى الفوّهة وتابع منها.

3. زاوية القطب: الطولية والعرضية

الزاوية الطولية — في مستوى الخطّ. يقف القطب شبه عمودي على اللوح وطرفه مائل قليلًا إلى أعلى، بنحو ⁦5–10°⁩ عن العمود (ويذكر دليل Lincoln Electric‏ ⁦5–10°⁩، ودليل Miller‏ ⁦0–15°⁩). فيسند القوس الحوض من تحته. أمّا الميل الكبير كما في الوضع المسطّح فيمدّ القوس على طول الوصلة: يسخّن المعدن فوق الحوض ولا يمسك الحوض نفسه.

الزاوية العرضية — في مقطع الوصلة. في الوصلة التناكبية يكون القطب عموديًّا على اللوح فيوزّع الحرارة بالتساوي على الحافّتين. وفي وصلة T يسير القطب على منصّف الزاوية، أي 45° عن كل لوح؛ وإن اختلف السُمكان وُجّه القوس قليلًا نحو الأسمك. والميل إلى جهة واحدة يعطي ساقين غير متساويتين وقطعًا حافّيًّا في اللوح الذي ينال حرارة أكثر.

4. طول القوس

قصير: من 0.8 إلى 1.0 من قطر القطب، أي ⁦2.6–3.2 mm⁩ للقطب 3.2 mm. وبالأذن: طقطقة منتظمة بلا فرقعة ولا فحيح. والقوس الطويل يظهر في العمودي فورًا: رذاذ، وقطرات تحت الحوض، وقطع حافّي على الجانبين.

5. «الرفّ» وإيقاع الصعود

كل خطوة إلى أعلى تستند إلى الحافّة العليا للمعدن الذي تجمّد للتوّ — هذا هو الرفّ الذي يقف عليه الحوض الجديد. راقب الحافّة العليا للحوض: يجب أن تكون خطًّا مستقيمًا أفقيًّا. فإذا بدأت تنتفخ إلى أسفل كاللسان وتلمع، فالحوض محموم — اصعد الآن أو توقّف عند الحافّة. نصف حوض إلى أعلى، ثم وقفة عند الحافّتين، ثم إلى أعلى من جديد. والإيقاع ثابت، ومقياسه أن تتساوى ارتفاعات الحراشف على وجه الخطّ.

6. الإنهاء والتنظيف

املأ الفوّهة في النهاية بخطوة قصيرة إلى الخلف أو بانحدار التيار. وانزع الخبث كلّه بين المرّات — ففي العمودي يلتصق أشدّ، خصوصًا في الأخاديد عند الحافّتين.

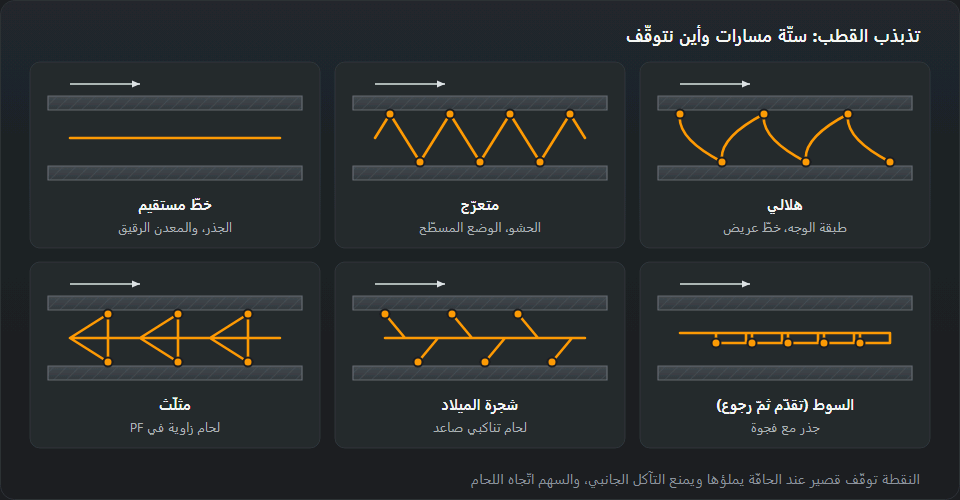

التذبذب بالتفصيل: أيّ مسار لأيّ عمل

نزّل الرسم: SVG · PNG

يُختار المسار حسب الوصلة والمرّة، لا حسب الذوق:

• الخطّ المستقيم — بلا حركة جانبية، ارتفاعات قصيرة فقط. للجذر وللصفائح الرقيقة، مثل قطب 2.5 mm على لوح 3 mm.
• الزجزاج — ضيّق ومنتظم مع وقفة عند كل جانب. لمرّات الملء الأولى في شطفة ضيّقة.
• الهلال محدَّبًا إلى أعلى — للحامات الزاوية ومرّة التغطية حين يجب فرد المعدن أعرض.
• المثلّث — لوصلة T. رأس في جذر الزاوية ورأسان على اللوحين. في الزاوية وقفة قصيرة لصهر الجذر، وعلى اللوحين وقفات ضدّ القطع الحافّي.
• الشجرة — زجزاج مع وقفة عند الطرفين، للملء والتغطية في شطفة تناكبية أعرض.
• الدرجة («ذهابًا وإيابًا») — إخراج القوس قليلًا إلى أعلى خارج الحوض ليبرد، ثم العودة إليه. لجذر فيه فجوة وللصفائح الرقيقة حين يميل الحوض إلى الثقب.

عرض التذبذب يحدّه أمر واحد: أن تعود إلى الحافّة المقابلة قبل أن تبرد. وإن احتاجت التغطية عرضًا أكبر فخطّان متجاوران خير من خطّ واحد عريض أكثر من اللازم.

مثال محسوب: قطب 3.2 mm على لوح 8 mm وقطب 2.5 mm على 3 mm

لوح 8 mm وقطب 3.2 mm. في الجدول هو سطر ⁦6–8 mm⁩: ⁦110–140⁩ أمبيرًا في المسطّح و⁦95–120⁩ أمبيرًا في العمودي. ومنتصف القطب 3.2 mm في الجدول العامّ للتيار 115 أمبيرًا؛ وبطرح 15 بالمئة والتقريب إلى 5 أمبيرات نحصل على 100 A — نقطة البداية للقطب الروتيلي. وللقطب القاعدي تضيف الحاسبة 5 بالمئة للغلاف: 105 أمبيرًا. وطول القوس ⁦2.6–3.2 mm⁩. والوصلة التناكبية المشطوفة تحتاج عدّة مرّات: الجذر بخطّ مستقيم أو بالدرجة، والملء بالشجرة، والتغطية بالهلال. والتعديل بخطوات من 5 أمبيرات: إن سال الحوض فانقص، وإن خرج الخطّ محدَّبًا فزد ⁦5–10⁩ أمبيرات.

لوح 3 mm وقطب 2.5 mm. سطر 3 mm: 70–100 أمبيرًا في المسطّح و⁦60–85⁩ في العمودي، والموصى به 70 أمبيرًا. وطول القوس ⁦2.0–2.5 mm⁩. الخطر هنا ليس السيلان بل الثقب: مرّة واحدة، بخطّ مستقيم أو بالدرجة، بلا تذبذب عريض. وإن ثقب اللوح فانزل إلى الحدّ الأدنى للنطاق وقصّر الوقفات. وتحت 3 mm يكون اللحام العمودي النازل في الغالب الخيار الأفضل.

اللحام العمودي الصاعد بآلة MIG/MAG

في الصعود لا تعمل آلة السلك إلا بالقوس القصير (نقل الدائرة القصيرة): ⁦16–22⁩ فولت، يلامس السلك الحوض ⁦50–200⁩ مرّة في الثانية ويبقى الحوض صغيرًا باردًا — ولذلك يصلح هذا النقل لكل الأوضاع. أمّا النقل الرذاذي (من ⁦26–28 V⁩) فيرسل تيّارًا من القطرات الدقيقة إلى حوض كبير سائل؛ وهو للوضع المسطّح، وفي العمودي يسيل الحوض. والنقل الكروي (⁦22–26 V⁩) كثير الرذاذ وغير مستقرّ.

في جدول ضبط MIG/MAG يذكر سطر ⁦8–10 mm⁩ جهد ⁦26–29 V⁩ — وهذا رذاذ للوضع المسطّح. أمّا في العمودي فتبقى ضمن القوس القصير، في حدود سطر 3 mm: سلك ⁦0.8–1.0⁩ مم، و⁦110–150⁩ أمبيرًا، و⁦19–21⁩ فولت — والألواح السميكة تُملأ على عدّة مرّات. المشعل شبه عمودي على اللوح مع دفع خفيف إلى أعلى، وفي وصلة T على المنصّف. والتذبذب مثلّث أو زجزاج ضيّق مع وقفات على الجانبين. وفخّ القوس القصير على اللوح السميك هو عدم الانصهار: الوجه جميل والحافّتان لم تنصهرا. وكلّما كانت المرّة أبرد وأسرع زاد الخطر. والقوس النبضي (قطرة لكل نبضة وحرارة قليلة) بديل إن كان في الآلة.

النزول (PG)

من الأعلى إلى الأسفل، سريعًا وبلا تأرجح. الحرارة قليلة والسرعة عالية، فهو للصفائح الرقيقة ولخطوط الأنابيب بأقطاب سيليولوزية. والقوس يجب أن يسبق الحوض دائمًا، وإلا جرى الخبث أمامه وحُبس داخل اللُّحام. والتقنية بالتفصيل في صفحة اللحام العمودي النازل.

PF أم PG وماذا تقول WPS

PF هو العمودي الصاعد وPG هو النازل، وهما وضعان مختلفان في المعيار وفي الأوراق. اختبار PF وفق EN ISO 9606-1 يغطّي PA وPB وPF، ولا يغطّي PG: فمن يلحم نزولًا يحتاج اختبارًا خاصًّا في PG. والعكس صحيح — شهادة PG لا تغطّي إلا PG. وWPS تحدّد الوضع والاتّجاه؛ فإن كُتب فيها PF فالخطّ الملحوم نزولًا انحراف عن الإجراء، ولو بدا من الخارج سليمًا.

متى يُستعمل كلّ منهما: PF للوصلات الحاملة والأسماك الأكبر وكلّ ما يهمّ فيه النفاذ. وPG للصفائح الرقيقة وجذور خطوط الأنابيب بالقطب السيليولوزي حيث تهمّ السرعة. وما يغطّيه كل اختبار تحسبه حاسبة نطاق التأهيل.

المرّات المتعدّدة

على الأسماك: مرّة جذر رفيعة، ثم مرّات ملء أعرض، ثم مرّة تغطية. نظّف الخبث بين كل مرّة ومرّة تنظيفًا كاملًا — في الوضع العمودي يختبئ الخبث عند الحافّتين حيث لا تراه، ومنه يأتي عدم الانصهار.

كيف تتمرّن

ابدأ على لوح مسطّح مثبّت عموديًّا، لا على وصلة حقيقية: يكفي سحب خطوط صاعدة حتى تثبت اليد. ثم انتقل إلى وصلة زاوية، ثم إلى تناكبية بجذر. القفز إلى الوصلة الحقيقية مباشرةً يعلّم عادات يصعب نسيانها.

التمرين 1: خطوط على لوح رأسي

لوح ⁦6–8 mm⁩ وقطب 3.2 mm، والتيار من سطر ⁦6–8 mm⁩ (⁦95–120⁩ أمبيرًا). خطوط من الأسفل إلى الأعلى، كلّ واحد يغطّي نصف السابق حتى تتكوّن طبقة. والنتيجة صحيحة حين تتساوى ارتفاعات الحراشف ولا يتبدّل العرض ولا تبقى قطرات تحت الخطّ. انزع الخبث بعد كل خطّ وانظر إلى الحافّتين: الأخاديد عندهما تعني أن الوقفات ناقصة.

التمرين 2: وصلة T في PF

لوحان على شكل T ولحام زاوية صاعد بتذبذب مثلّث. يُحكم عليه بتساوي الساقين وغياب القطع الحافّي على اللوح الرأسي ووجه مستوٍ أو مقعّر قليلًا. ثم اكسر العيّنة عبر الخطّ: الكسر يبيّن هل انصهر جذر الزاوية — وهذا لا يُرى من الخارج.

التمرين 3: وصلة تناكبية PF على شريحة دعم

لوحان مشطوفان وتحتهما شريحة دعم من الفولاذ. الجذر بخطّ مستقيم أو بالدرجة، والملء بالشجرة، والتغطية بالهلال. شريحة الدعم تسامح في الفجوة وتتيح تعلّم الملء بلا خوف من الثقب. يُحكم عليها بقطع العيّنة عرضيًّا والنظر إلى المقطع: انصهار مع الشريحة ومع وجهَي الشطفة، ولا خبث بين المرّات. وهذا ترتيب قريب من اختبار تأهيل اللحّام.

ما يُرى وما يُغيَّر

كيف تقرأ الخطّ العمودي

• سيلان وقطرات تحت الخطّ — الحوض محموم. أصلح اليد أوّلًا: قوس أقصر ووقفات عند الحافّتين لا في الوسط. ثم التيار — انقص 5 أمبيرات.
• قطع حافّي عند الحافّتين — أخدود على طول الحافّة والخطّ كأنّه معلّق في الوسط. الوقفات الجانبية قصيرة أو القوس طويل؛ وافحص الزاوية العرضية أيضًا.
• حدبة في الوسط — خطّ ناتئ وحافّتان غير مبلّلتين. برودة زائدة أو توقّف في الوسط بدل الحافّتين: زد ⁦5–10⁩ أمبيرات، ووسّع التذبذب، وتوقّف عند الحافّة.
• نقص الاختراق — لا جذر على ظهر الوصلة التناكبية، أو زاوية غير منصهرة في وصلة T يكشفها اختبار الكسر. قطب أرقّ للجذر، وفجوة أكبر، ووقفة في رأس المثلّث عند الزاوية.
• خبث بين المرّات — شوائب داكنة عند حافّتي الخطّ السابق. الخطّ المحدَّب يترك عند الحافّتين أخاديد لا تصهرها المرّة التالية: نظّف حتى المعدن اللامع، واجلخ الأخاديد، وتذبذب مع وقفات جانبية.

ترتيب التعديل: طول القوس والوقفات أوّلًا، ثم التيار بخطوات من 5 أمبيرات، وقطر القطب في النهاية.

الكاتب: Dmitry Frolov, لحّام ومصنّع هياكل معدنية آخر تحديث: 28 سبتمبر 2026
