Grills, Räucherschränke und Öfen

Kein Stück wird beim Schweißer so oft bestellt und so oft unterschätzt. Von außen ist ein Grill eine Kiste auf Beinen, und es sieht aus, als unterschieden sich teuer und billig durch Schönheit. Sie unterscheiden sich durch Wandstärke, Bodenrost und den Weg des Rauchs.

Kurze Antwort

Ein typischer Standgrill mit Feuerraum 80×40×25 cm aus 4-mm-Blech hat Beine und Rahmen aus Winkel L 40×40×4, einen unteren Rost aus 24 Stäben □12 und zwei Griffe: Profile rund 32 kg mit Zuschlag, der Feuerraum allein rund 29 kg. Aus 2-mm-Blech wären es 14 kg — und genau dieser Unterschied entscheidet, ob der Grill zwei Saisons oder zehn hält. Die vollständige Rechnung steht im Abschnitt Material berechnen: Standgrill 80×40 cm.

Woraus der Feuerraum besteht

Über die Höhe hat der Feuerraum vier Schichten, und jede hat ihre Aufgabe: der Grillrost oben, die Glut, der Rost darunter und der Aschekasten unten. Ein Grill ohne Bodenrost funktioniert formal, aber die Kohle liegt in ihrer eigenen Asche und erstickt, und der Boden brennt zuerst durch, weil die ganze Hitze unmittelbar auf ihm ruht.

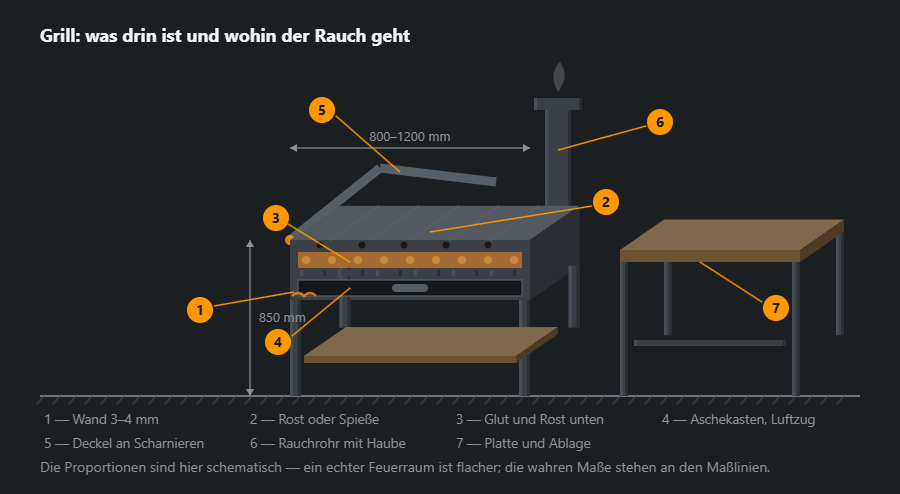

Grillplatz aus Stahl in schiefer Projektion: Feuerraum im Schnitt, Grillrost, Klappdeckel, Rauchrohr und Arbeitsplatte
Die Proportionen sind schematisch: ein echter Feuerraum ist flacher. Sonst würden die vier Schichten zu einem Streifen verschmelzen.

Schema herunterladen: SVG · PNG

Die Wandstärke entscheidet den ganzen Rest. Zwei Millimeter brennen in zwei Saisons durch: Stahl brennt nicht, er verzundert und wird mit jedem Feuer dünner, und zuerst geht der Boden. Drei bis vier Millimeter halten Jahre und führen die Hitze gleichmäßiger — eine dicke Wand arbeitet als Speicher und verzieht sich nicht.

Anzeige

Welche Grills es gibt

Sechs Felder: zerlegbarer Grill, feststehender mit Deckel, Grillkamin mit Rauchrohr, Räucherofen, Kasanofen und Fassgrill
Sechs Varianten. Der Deckel ist keine Zierde: er hält die Hitze und bremst den Wind, der sie sonst in zehn Minuten wegträgt.

Schema herunterladen: SVG · PNG

Der zerlegbare Grill ist für den Kofferraum und wenige Saisons gedacht: leicht, dünnwandig und so gebaut, dass man ihn ohne Bedauern ersetzt. Der feste mit Deckel bleibt dagegen an seinem Platz und überlebt oft seinen Besitzer. Fassgrill und Kesselofen sind gar keine Grills, sondern andere Geräte: beim ersten kommt die Hitze von unten und von der Seite, beim zweiten wird der Topfboden erhitzt.

Der Grillplatz

Ein Grillplatz unterscheidet sich vom Grill nicht durch die Größe, sondern dadurch, dass um das Feuer herum alles andere steht: Platte zum Schneiden, Ablage für Holz, Spüle, manchmal Kessel und Räucherschrank. Der Sinn ist immer derselbe: nicht mit Tellern über den Hof laufen zu müssen.

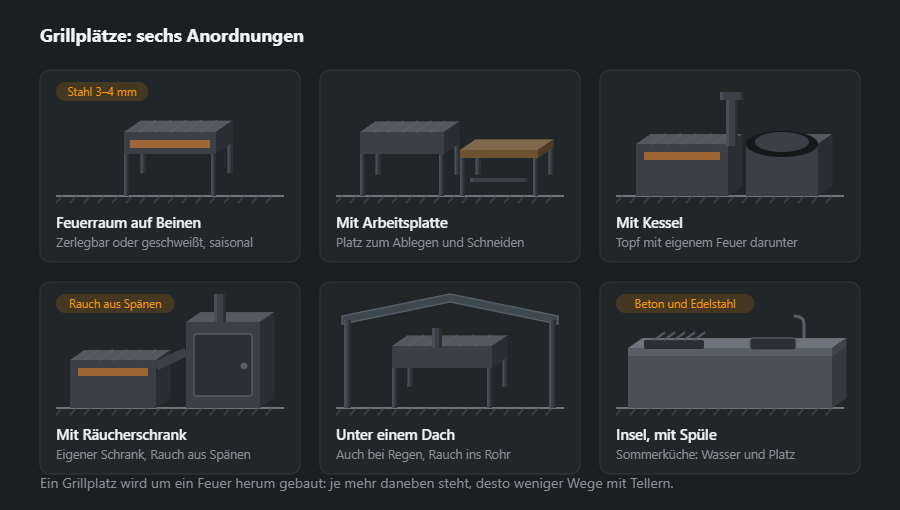

Sechs Anordnungen eines Grillplatzes: Feuerraum auf Beinen, Feuerraum mit Arbeitsplatte, Anlage mit Kessel, Anlage mit Räucherschrank, Anlage unter einem Dach und Inselanlage mit Spüle
Sechs Anordnungen. Der Räucherschrank wird nicht mit dem Grill in ein Gehäuse gepackt: anderer Rauch, andere Temperatur.

Schema herunterladen: SVG · PNG

Ein Räucherschrank lässt sich nicht mit dem Feuerraum in einem Gehäuse vereinen, obwohl das oft gewünscht wird. Geräuchert wird bei 30–90 °C mit Rauch aus glimmenden Spänen, über der Kohle ist die Temperatur dreimal so hoch und der Rauch ein anderer. Deshalb ist der Räucherschrank ein eigener Kasten mit eigenem Rauchgenerator; gemeinsam haben beide nur die Arbeitsplatte.

Rauchrohr und Zug

Der Zug kommt aus dem Höhenunterschied, nicht aus dem Rohrdurchmesser. Anderthalb Meter über der Glut sind das Mindestmaß, bei dem der Rauch auch bei Windstille nach oben geht. Steht ein Dach daneben, muss das Rohr über den First hinaus, sonst drückt der Wind den Rauch ins Rohr zurück, und er kommt einem ins Gesicht.

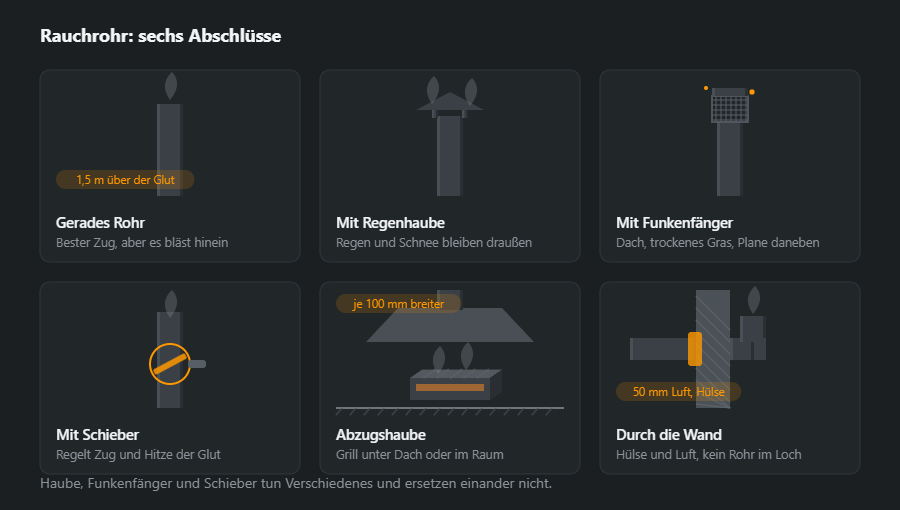

Sechs Abschlüsse eines Rauchrohrs: gerade, mit Regenhaube, mit Funkenfänger aus Gitter, mit Schieber, Abzugshaube über der Feuerstelle und Rohrdurchführung durch die Wand in einer Hülse
Sechs Rohrabschlüsse. Haube, Funkenfänger und Schieber tun Verschiedenes und ersetzen einander nicht.

Schema herunterladen: SVG · PNG

Drei Rohrabschlüsse werden ständig verwechselt. Die Haube schützt vor Regen und Schnee. Der Funkenfänger ist ein Gitter, das brennende Teilchen nicht nach draußen lässt, und er ist Pflicht, wo Dacheindeckung, trockenes Gras oder eine Plane daneben liegt. Der Schieber sitzt nicht oben, sondern im Rohr selbst und regelt den Zug: halb zu, und die Kohle brennt langsamer, die Hitze hält länger.

Woraus man ihn schweißt und warum

Beim Grill entscheidet der Feuerraum über die Lebensdauer, der Rahmen drumherum über den Komfort. Das Blech wählt man fürs Feuer, die Profile für die Steifigkeit und dafür, dass nichts die Hände wärmt.

  • Feuerraum — Blech 4 mm, 31,4 kg/m², oder 3 mm, 23,5 kg/m²; 2-mm-Blech hat nur 15,7 kg/m² und brennt deshalb so schnell durch.
  • Beine und Rahmen — Winkel L 40×40×4, 2,42 kg/m, oder Vierkantrohr 40×40×3, 3,30 kg/m. Winkel lässt sich leichter überlappend an den Kasten schweißen.
  • Kohlerost — Vierkantstab 12 mm, 1,13 kg/m, im Abstand von etwa 3 cm; dünnere Stäbe verziehen sich in der Glut.
  • Griffe — Rohr 21,3×2,6, 1,20 kg/m, einige Zentimeter von der Feuerraumwand abgesetzt, damit sie kühl bleiben.

Verzinktes hat nichts dort zu suchen, wohin das Feuer reicht: Zink verdampft, und die Dämpfe schaden. Der Grillrost ist aus Edelstahl oder aus eingebranntem Schwarzstahl. Blechgewichte liefert der Blechrechner, zu Dämpfen beim Schweißen gibt es den Artikel Schweißrauch.

Nähte und Wärmedehnung

  • Feuerraumkasten — durchgehende Nähte außen, damit keine Asche durch Spalten rieselt; Festigkeit ist hier kein Thema, Dichtheit schon.
  • Rost lose, nicht angeschweißt — Stahl dehnt sich in der Hitze, und ein starr eingeschweißter Rost biegt sich nach ein paar Feuern krumm und zieht an den Wänden.
  • Beine überlappt — Winkel mit zwei Nähten an die Kastenecke; ein Knoten nahe am Feuer arbeitet thermisch, also lieber eine längere als eine dickere Naht.
  • Dick an dünn — bei 4-mm-Blech und 12-mm-Stab den Lichtbogen aufs dickere Teil richten; ein dünner Griff brennt leichter durch.

Blech 3–4 mm schweißt man ohne besondere Schwierigkeiten MAG oder E-Hand mit Rutilelektrode; Tipps für dünnere Bleche stehen unter Dünnblech schweißen.

Fertigungsablauf

  1. Maß nach dem Rost — Länge und Tiefe des Feuerraums richten sich nach dem Grillrost oder den Spießen, nicht umgekehrt.
  2. Blechzuschnitt — Wände aus einem Stück gekantet, wo es geht: weniger Nähte in der Feuerzone.
  3. Kasten — heften, Winkel prüfen, außen schweißen.
  4. Rahmen und Beine — auf ebenem Tisch, dann den Kasten auf den Rahmen.
  5. Öffnungen — Zuluft unter dem Kohlerost, Wasserablauf in der Aschelade.
  6. Roste und Griffe — Roste lose auf Auflagen, Griffe mit Abstand.
  7. Lackieren und Einbrennen — hitzefester Lack, erstes Feuer klein halten.

Korrosionsschutz

Den Feuerraum streicht man mit hitzefestem Silikonlack, der beim ersten Feuer aushärtet; normaler Lack und Pulverbeschichtung verbrennen und platzen in Fetzen ab. Innen bleibt der Feuerraum meist unlackiert — die Glut würde den Lack ohnehin zerstören, und die eingebrannte Oxidschicht schützt besser, als man denkt. Am schnellsten rostet die Aschelade: Asche und Feuchtigkeit ergeben eine aggressive Mischung, also Asche nach jedem Grillen raus und ein Ablaufloch in den Boden der Lade. Über den Winter wird der Grill abgedeckt oder untergestellt.

Typische Fehler

  • Verzinktes Blech im Feuerraum — giftige Dämpfe schon beim ersten Feuer.
  • Rost starr eingeschweißt — nach wenigen Feuern krumm, Nähte gerissen.
  • Pulverbeschichtung am Feuerraum — Fetzen und Brandgeruch.
  • Kein Loch in der Aschelade — Regenwasser mit Asche frisst den Boden in einer Saison durch.
  • Griff direkt an die Wand geschweißt — ohne Handschuh nicht anzufassen.

Material berechnen: Standgrill 80×40 cm

Standgrill mit Feuerraum 80×40×25 cm aus 4-mm-Blech (Boden und vier Wände, rund 0,92 m²), auf vier Beinen aus Winkelstahl, mit oberem Rahmen und unterer Ablage, Kohlerost aus 24 Stäben 12 mm und zwei Griffen. Ohne Deckel, Abzugsrohr und Grillrost.

BauteilProfilLänge, mStk.kg/mkg
BeinL 40×40×40,8042,427,7
Oberer RahmenL 40×40×42,4012,425,8
AblagerahmenL 40×40×42,4012,425,8
Kohleroststab□120,38241,1310,3
Griff21,3×2,60,4021,201,0
Summe30,6
Mit 5 % Zuschlag32

Die Profile kommen auf 32 kg mit Zuschlag, der Feuerraum aus 4 mm allein auf rund 29 kg; aus 2 mm wären es 14 kg — und genau dieser Unterschied entscheidet, ob der Grill zwei Saisons hält oder zehn. Das Ganze rechnet der Stücklistenrechner nach, die Roststäbe aus einem 6-m-Stab plant der Zuschnittplan.

Wie es weitergeht

Grill unter Dach und Pavillon mit Grillplatz stehen unter Hof und Garten. Edelstahl für die Küche, Behälter und Verrohrung stehen unter Werkstatterzeugnisse. Was es kostet und wie lange es dauert, steht unter Ablauf und Preis.

Häufige Fragen

Welche Blechdicke braucht ein Grill?

Ab 3 mm, besser 4. Eine Wand von zwei Millimetern brennt in zwei Saisons durch: Stahl brennt dabei nicht, er verzundert und wird mit jedem Feuer dünner. Vier Millimeter halten Jahre und führen die Hitze gleichmäßiger — eine dicke Wand arbeitet als Wärmespeicher und verzieht sich nicht.

Braucht ein Grill einen Rost im Boden?

Ja, wenn lange und oft gegrillt wird. Der Rost hebt die Glut vom Boden ab und lässt Luft von unten zu — die Kohle brennt gleichmäßig und erstickt nicht in der eigenen Asche. Ohne ihn legt sich die Asche auf die Glut und drückt sie ab, und der Boden des Feuerraums brennt zuerst durch, weil die ganze Hitze direkt auf ihm liegt.

Wie hoch muss das Rauchrohr sein?

Mindestens anderthalb Meter über der Glut, und über den First, wenn ein Dach daneben steht. Der Zug kommt aus dem Höhenunterschied: ein kurzes Rohr zieht nur bei Wind, bei Windstille geht der Rauch ins Gesicht. Eine Haube hebt den Rückstau nicht auf, sie hindert den Wind nur daran, senkrecht ins Rohr zu schlagen.

Darf ein Grill unter einem Dach stehen?

Ja, wenn ein Rauchrohr oder eine Abzugshaube da ist und die Eindeckung nicht brennbar. Polycarbonat über der Glut schmilzt schon von der aufsteigenden Hitze, auch ohne Flamme, und eine Plane entzündet ein einziger Funke. Unter Dach bekommt der Grill ein Rohr über die Eindeckung hinaus, mit Funkenfänger darauf.

Darf man einen Grill aus verzinktem Blech bauen?

Nein. Zink verdampft bei Feuerraumtemperatur, und eingeatmetes Zinkoxid verursacht grippeähnliche Beschwerden — das sogenannte Metallrauchfieber. Feuerraum, Roste und alles, was Glut oder Grillgut berührt, sind aus Schwarzstahl oder Edelstahl; verzinktes Blech gehört höchstens aufs Dach oder in eine Ablage weit weg vom Feuer. Auch vor dem Schweißen verzinkter Teile kommt die Zinkschicht an der Naht runter, und es wird gut gelüftet.

Wie schwer ist ein Feuerraum aus 4-mm-Blech?

Ein Kasten 80×40×25 cm mit Boden und vier Wänden sind rund 0,9 m² Blech, bei 4 mm also fast 30 kg — doppelt so viel wie aus 2 mm. Mit Beinen, Rahmen und Kohlerost kommen rund 60 kg Stahl zusammen, deshalb bekommt ein Standgrill aus dickem Blech einen festen Platz oder Räder.

Autor: , Schweißer und Metallbauer Aktualisiert:
